【高能計算機】核心板和底板互聯
2025-12-26 08:54:22
在嵌入式系統開發中，核心板與底板的搭配使用決定了系統的穩定性、擴展性與適配性。尤其是在工業級應用場景中，一款高性能核心板若搭配不當?shù)牡装澹粌H無法發揮其硬件優勢，還可能引發設備故障、數據丟失等嚴重問題，因此掌握精準的搭配方法至關重要。

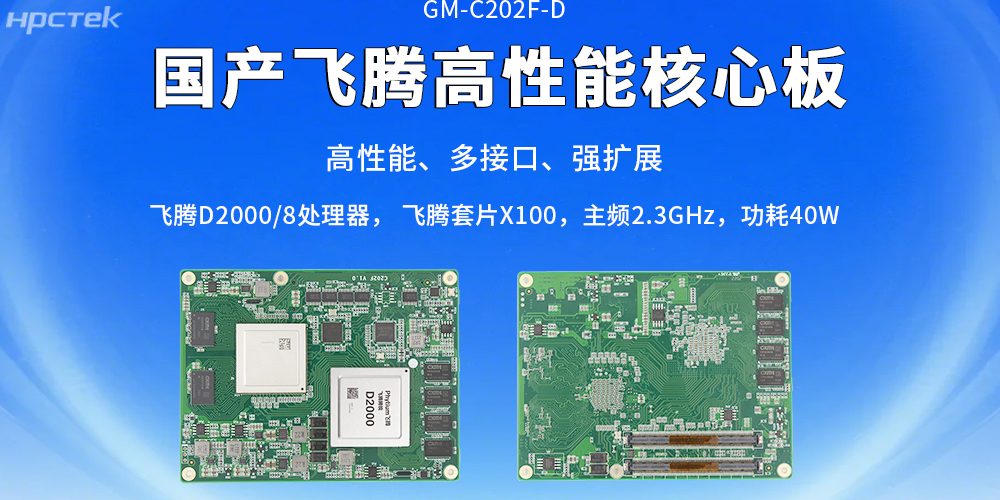

例如高能計算機的主板GM-C202F-D，其作為一款面向高端工控領域的核心板，憑借國產化核心芯片加持、豐富的接口資源及優異的穩定性，廣泛應用于能源管控、軌道交通、工業通信等關鍵場景。
在工控領域，核心板憑借騰銳D2000/8八核CPU+X100橋片的強勁配置，成為能源、軌交、通信等高端場景的優選核心部件。作為系統“大腦”，底板需根據應用需求定制，設計時應匹配核心板的接口布局，包括PCIe接口、電源接口及信號引腳。核心板提供豐富的外設接口，底板需集成相應電路以擴展功能。
例如：核心板采用COMe type-6板型（95*125mm），底板也跟著配備對應的COMe type-6插槽，確保物理尺寸與接口引腳完全匹配。同時要確認電氣特性，其功耗為40W，底板電源電路需適配這一功率需求，且引腳電壓需與核心板定義一致，避免電壓不兼容燒毀元器件。
核心板原生支持1個VGA、1個HDMI、1個DP顯示通道，4路串口、2路CAN總線，以及4路USB3.0、8路USB2.0接口。若用于能源監控場景，底板需強化CAN總線接口的穩定性，搭配抗干擾電路；若用于軌交顯示系統，底板需確保顯示接口的信號完整性，可增設信號放大模塊；若用于科研通信場景，可選擇帶Mini PCIE插槽的底板，擴展WiFi/藍牙/4G模塊。避免盲目選擇冗余接口增加成本，也防止關鍵接口缺失影響功能實現。
更多關于國產工控產品，敬請關注廣州高能計算機官網：http://www.ucantech.com.cn/
